拖链的拓展结构之Snapclip

Jen Chen | 15 6 月, 2022

Snapclip,即拖链外侧带扎带,用来安全引导管线 ,适用于需要在拖链外引导管线或者是预留管线位置以备后期添加的情况。在通用机械制造中经常可以看到。

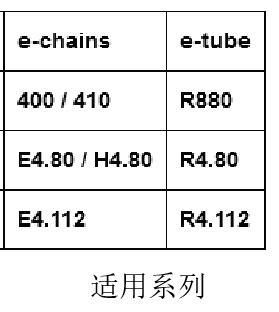

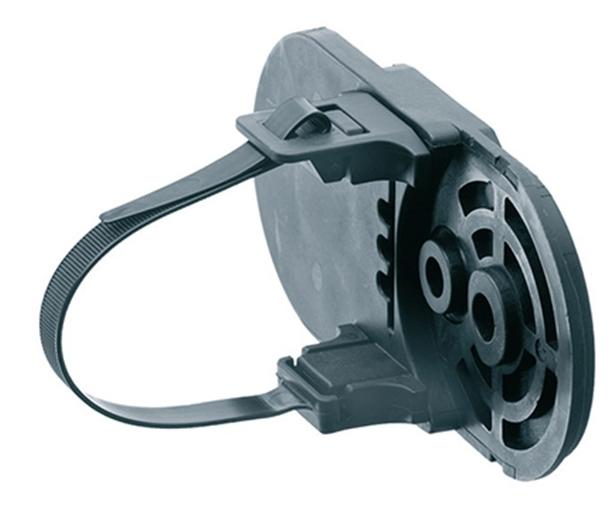

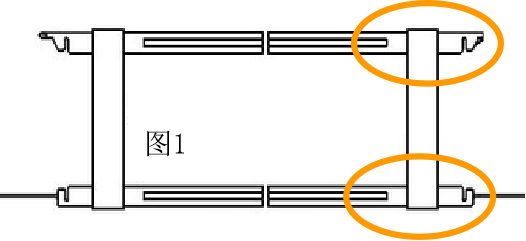

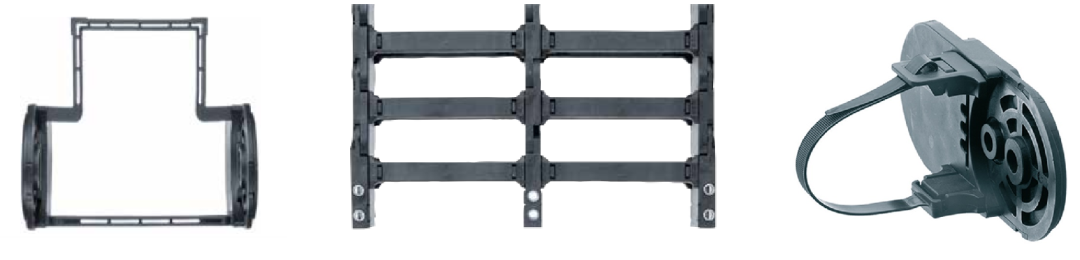

特殊的拖链侧板结构(见图1):将常规的拖链侧板替换成特制的中间侧板,即左右两侧都带有可以卡横杆的扣子,以便固定外侧扎带等部件。

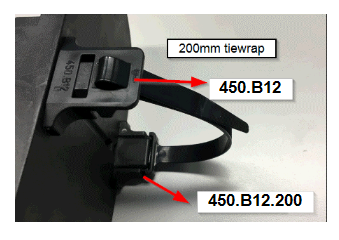

特殊部件:450.B12.200,可以卡在中间侧板的扣子上,同时和扎带是一体的,不能拆分,标准扎带长度位200mm。


特殊部件450.B12,可以卡在中间侧板的扣子上,用来调整和固定扎带长度,可以打开或者锁紧扎带。

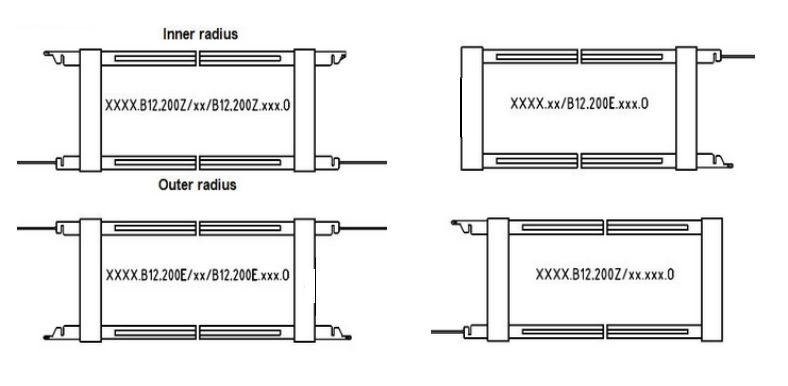

应用方式包括(不仅限于)如下4种,即两侧都配置外侧扎带,或者单边配置,扎带可沿拖链内半径打开,或者沿外半径打开。


更多拓展结构组合应用,详询易格斯。
